Jaguar

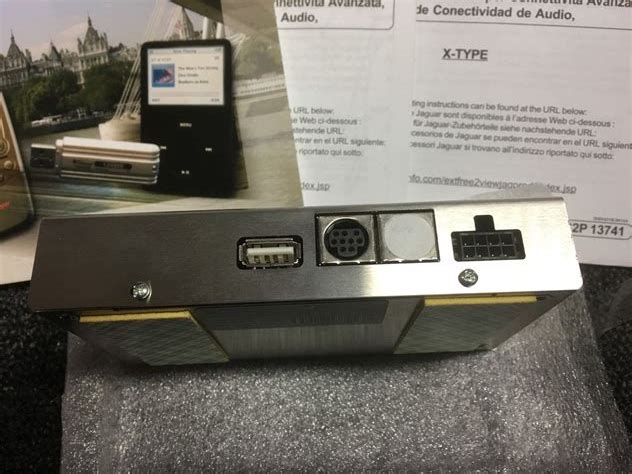

Audio Connecting Module



Der Artikel beschreibt meine Veränderungen am ACM . Das Teil funktioniert im X-Type, S-Type sowie XJ bis Bj.2009.



Die erste Hürde war so ein Teil überhaupt zu beschaffen. Es ist nämlich nicht mehr lieferbar. Fündig wurde ich bei Jaguar Parts Winter. Wer neue E-Type Getriebe hat, kann bestimmt auch noch ein ACM auftreiben. 3 Wochen später hatte ich eins!

Der Einbau ist kein Thema - Mittelkonsole und Radio müssen raus - aber alles gut bebildert und wer nicht gerade 2 linke Hände hat bekommt das hin.

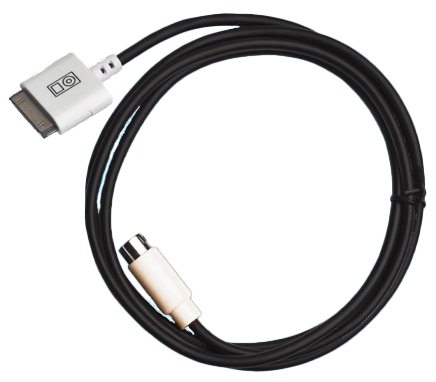

Nachteil des ACMs ist nur die alte 30pol Schnittstelle . Ich hätte einfach einen Adapter auf Lighning kaufen können, dass passt aber nicht zur Katze:-/ Das iPhone direkt am USB anschliessen klappt übrigens auch nicht.

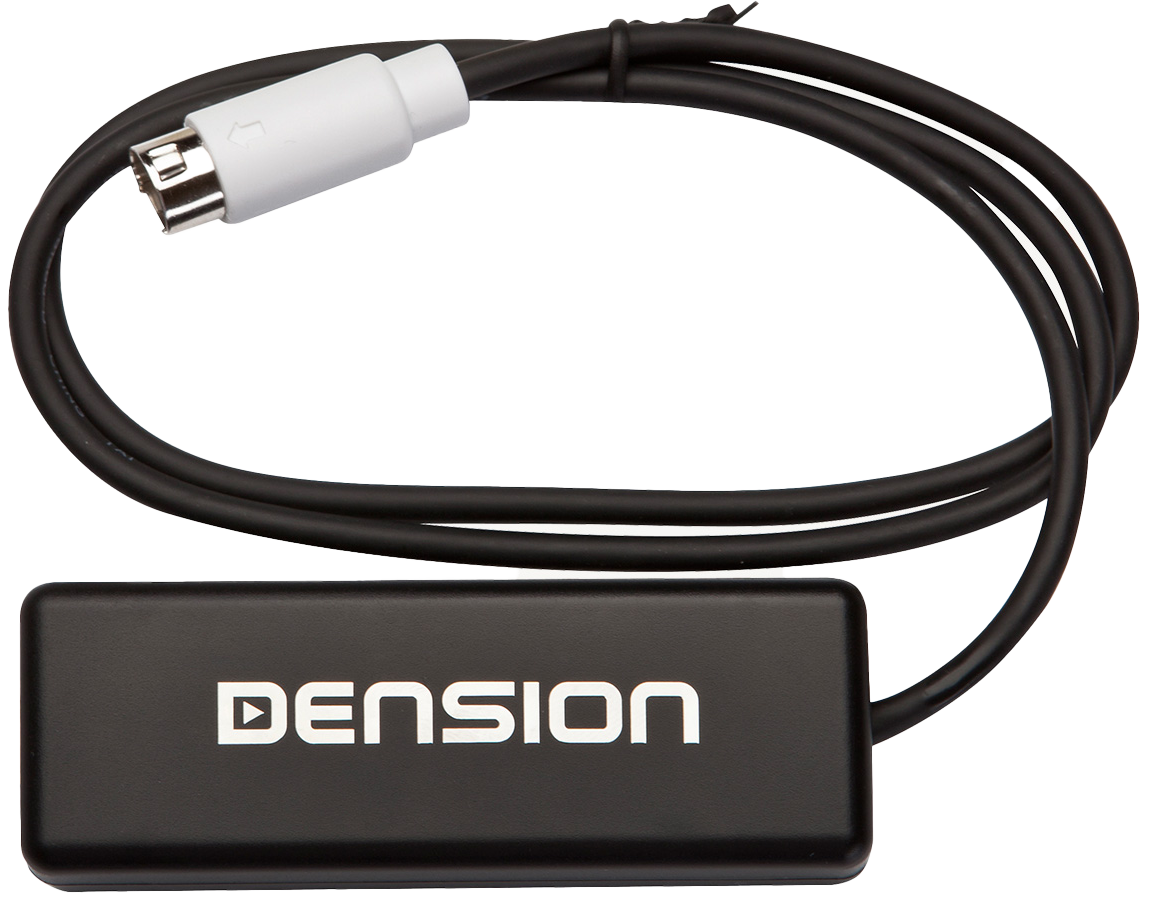

Bei dem Jaguar ACM handelt es sich offensichtlich um ein Dension Gateway 500 das für Jaguar modifiziert wurde. Und für das 500er gibts einen Lightning Adapter der das iPhone laden kann - also gekauft - angeschlossen - nix.

Hm - da ist Treibersoftware dabei - versucht die zu installieren - nix. Das ACM weigert sich standhaft.



Jim Rothe hat schon vor einiger Zeit mit dem ACM experimentiert und die neuere D2B Mercedes Firmware vom 500er Dension geflasht. Vieleicht klappts dann auch mit dem Lightning Adapter? No risc no Lightning!   D2B Mercedes Firmware auf das ACM geflash - läuft! (Achtung! es gibt zweierlei Firmware für das 500er. MOST und D2B. Letztere ist die richtige) und weil wir dann schon mal dabei sind: alles hier beschriebene geschieht auf eingene Gefahr und ohne Garantie auf irgendwas!



Die original Doku geht von max. 4Gig am USB Port aus. Ich habe z.Z: einen 64 GB Stick angeschlossen - das läuft fast problemlos. Ich empfehle den USB-Sick vor der Benutzung mit dem Dension Gateway Indexer zu behandeln, dann dauert das initialisieren am ACM nicht so lange.
